正負號更正:

1) 磁方位角 ＝ 方格方位角 ＋｜磁偏角｜ （地磁西偏情況）
2) 方格方位角 ＝ 磁方位角 －｜磁偏角｜ （地磁西偏情況）

1) ＝＞ 地圖轉指北針（方轉磁）：加磁偏角 （口訣: 方磁加）
2) ＝＞ 指北針轉地圖（磁轉方）：減磁偏角 （口訣: 磁方減）

口訣： 方磁加，磁方減 （方持家，持方剪：姓方的非常持家，持一把方剪，要找小三）


　

的留言
X.X.40.183

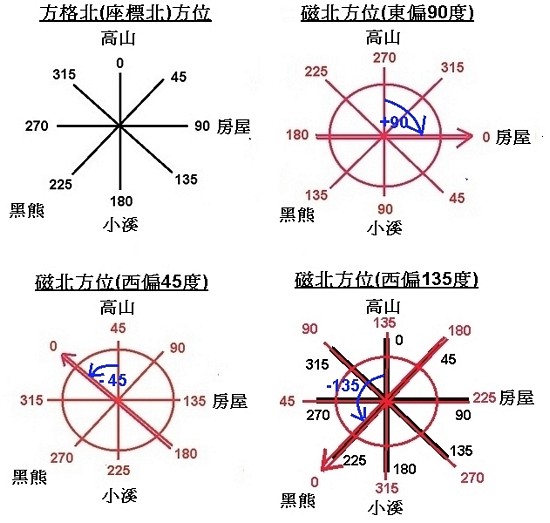

若搞不清楚磁偏角與轉換，請仔細看看下文圖形解釋，應該比較清楚了吧。

當磁偏角西偏時，意思是指北針的0度方向，已經偏到西邊去了，所以測量到的景物方位，都會比真實還大。如圖西偏45度，135度。 (註: 所謂真實是指方格北或正北的方位)

反之，當磁偏角東偏時，則指北針測量值，都會比實際還小，如圖東偏90度。


1) 地圖正置問題:
圖中北方[高山]為0度，當西偏45度時，指北針就測成45度。東偏90度時，就測成270度。 所以西偏135度或240度時，若要做地圖正置，地圖應該朝哪裡？

2) 方位角轉換問題:
以圖中225度，真實的[黑熊]為例，當磁偏角-45時(西偏)，測成270度。磁偏角-90度(東偏)， 就測成135度。 所以當磁偏角-135度時，以指北針測量黑熊，是幾度? 當黑熊跑到小溪喝水時，指北針看到黑熊是315度，則轉成地圖方位是幾度？




台溫之磁偏角查詢:
美國國家地球物理資料中心網站

2012/7/22 日 （每年改變約 -3’）(註: 1°=60')
台北 - 3° 58' (西偏）
台中 - 3° 40'（西偏）
高雄 - 3° 16' (西偏）

　

的留言
X.X.40.183

當磁偏角西偏時，意思是指北針的0度方向，已經偏到西邊去了，所以測量到的景物
方位，都會比真實還大。如圖西偏45度，135度。 (註: 所謂真實是指方格北或正北的方位)

反之，當磁偏角東偏時，則指北針測量值，都會比實際還小，如圖東偏90度。


1) 地圖正置問題:
圖中北方[高山]為0度，當西偏45度時，指北針就測成45度。東偏90度時，就測成270度。
所以西偏135度或240度時，若要做地圖正置，地圖應該朝哪裡？

2) 方位角轉換問題:
以圖中225度，真實的[黑熊]為例，當磁偏角-45時(西偏)，指北針測成270度。磁偏角+90度(東偏)，
就測成135度。 所以當磁偏角-135度時，以指北針測量黑熊，是幾度? 當黑熊跑到小溪喝水時，
指北針看到黑熊是315度，則轉成地圖方位是幾度？




台溫之磁偏角查詢:
美國國家地球物理資料中心網站

2012/7/22 日 （每年改變約 -3’）(註: 1°=60')
台北 - 3° 58' (西偏）
台中 - 3° 40'（西偏）
高雄 - 3° 16' (西偏）

　

林明昌的留言
X.X.107.43

口訣： 方磁加，磁方減 （方持家，持方剪：姓方的非常持家，持一把方剪，要找小三）

台溫之磁偏角查詢 美國國家地球物理資料中心網站

http://www.ngdc.noaa.gov/geomagmodels/IGRFWMM.jsp

2011/7/27 日 （每年改變 -4’）：
台北 -3° 55’ （西偏）
台中 -3° 37’ （西偏）
高雄 -3° 13’ （西偏）

磁方位角 ＝ 方格方位角 ＋ ｜磁偏角｜ （西偏情況）
方格方位角 ＝ 磁方位角 ＋ ｜磁偏角｜ （西偏情況）

＝＞ 地圖轉指北針（方轉磁）：加磁偏角 （方磁加） （西偏情況）
＝＞ 指北針轉地圖（磁轉方）：減磁偏角 （磁方減） （西偏情況）

口訣： 方磁加，磁方減 （方持家，持方剪：姓方的非常持家，持一把方剪，要找小三）

例子：
地圖正北方有一房屋，10度方向有一座尖山，350度方向有一條小溪，請問拿指北針實際
看到房屋，尖山，與小溪各為幾度 ? 已知磁偏角，西偏 10 度。

答案：

房屋 ＝ 0 ＋ 10 ＝ 10
尖山 ＝ 10 ＋ 10 ＝ 20
小溪 ＝ 350 ＋ 10 ＝ 0

其他參考:
http://web.thu.edu.tw/deborah/www/index2/knowhow/know/knowmap_5.htm
